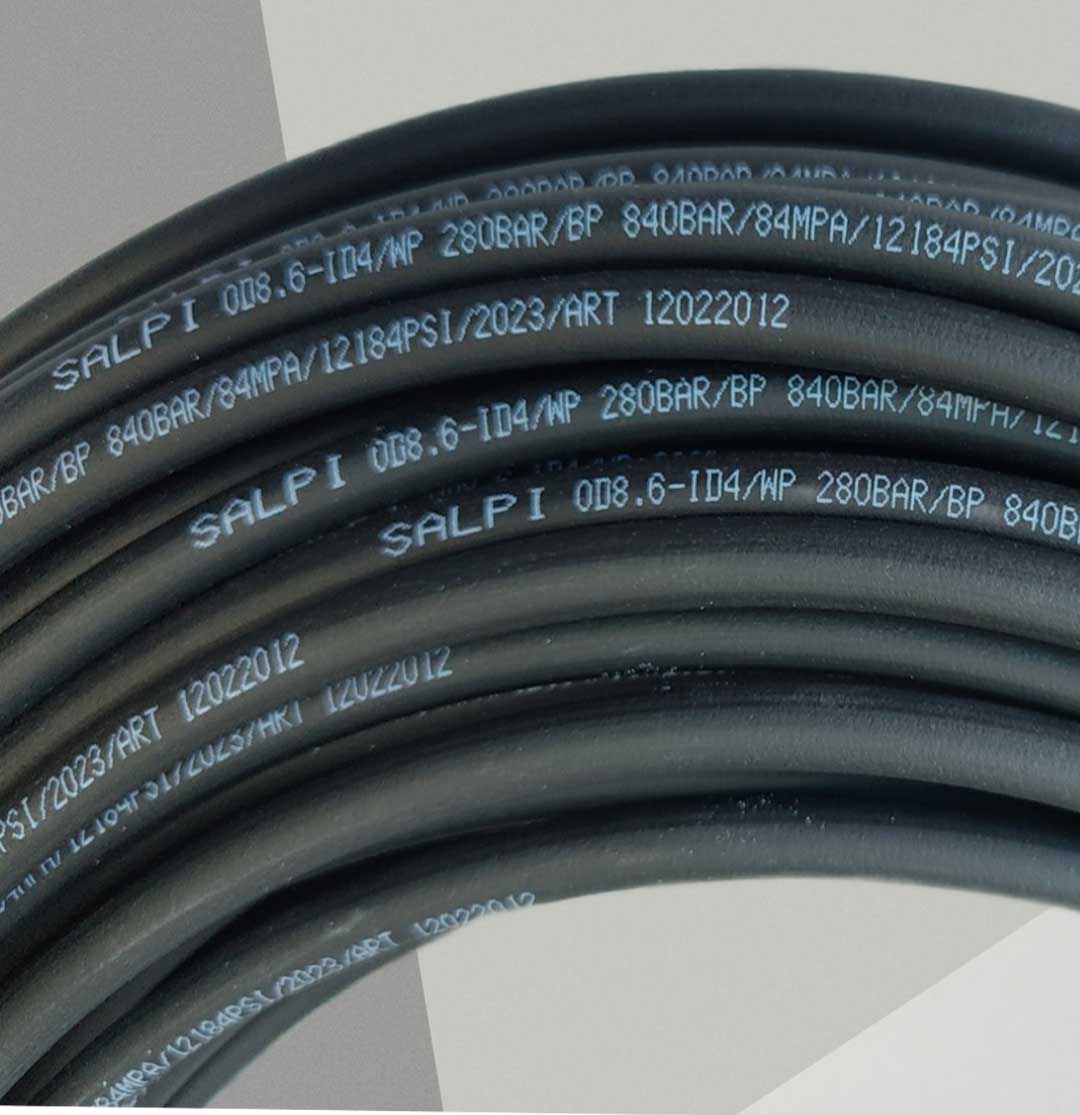

Шланг высокого давления
600–840 бар
Шланг высокого давления для АЦСС: устойчив к вибрациям и импульсным нагрузкам. Рабочее давление 400−600 бар, давление на разрыв 840 бар. Полная взаимозаменяемость: SKF/ Lincoln: 504−36 033−3, 111-35114-1, Graco 17S552, 17S553, 17S554, 17S555, LSAH003 TriboTech 425000101000,425100100011
До 840 бар · 84 MPa −40°C до +80°C Ø4,0×8,6 · Ø6,3×11,3 мм Бухты по 50 м Пустой и с NLGI2
Параметры
Давление разрыва
> 840 бар
20°C · DIN EN ISO 1402
Давление при 60°C
> 460 бар
Рабочий режим
Температура
−40 … +80°C
С антикорроз. смазкой: макс. 70°C
Шланг Ø малый
4,0 × 8,6
мм внутр. × наружн.
Шланг Ø большой
6,3 × 11,3
мм внутр. × наружн.
Упаковка
50 м
Бухта
Каталог
Артикулы и комплектация

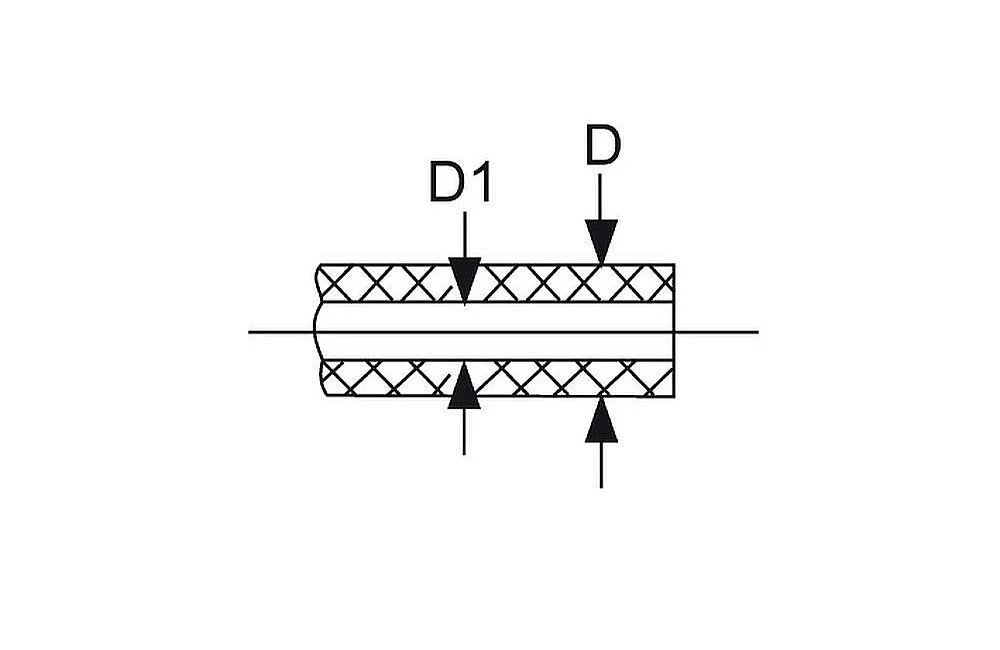

| Артикул | D наружн., мм | D1 внутр., мм | Упаковка | Комплектация |
|---|---|---|---|---|
| 100-001 | 8,6 | 4,0 | 50 м | С маслом NLGI 2 |
| 100-002 | 8,6 | 4,0 | 50 м | Пустой |
| 100-011 | 11,3 | 6,3 | 50 м | С маслом NLGI 2 |
| 100-012 | 11,3 | 6,3 | 50 м | Пустой |
Технические характеристики
Материалы и механические свойства
Параметр
Стандарт
100-001/002 · 100-011/012
Внутренний шланг
—
Термопласт Полиамид 6 (PA6)
Оболочка
—
Термопласт Полиуретан (антимикробная защита)
Прочность
DIN EN ISO 527
Внутр. > 30 N/mm² · Оболочка > 18 N/mm²
Растяжение
DIN EN ISO 527
Внутр. > 50% · Оболочка > 380%
Жёсткость
DIN EN ISO 868
Внутр. > D 60 ±3 · Оболочка > A 88 ±3
Радиус гибки (20°C)
—
Внутр. > 20 мм · Оболочка > 45 мм
Давление разрыва (20°C)
DIN EN ISO 1402
> 840 бар (84 МПа · 12 184 psi)
Давление разрыва (60°C)
DIN EN ISO 1402
> 460 бар
Размеры и допуски
Точные допуски
100-001 / 100-002 · Ø 4,0 × 8,6 мм
Номинал
4,0 × 8,6 мм
внутр. × наружн.
Внутр. диаметр
3,90 – 4,10 мм
Наружн. диаметр
8,50 – 8,75 мм
Толщина стенки
макс. 0,40 мм
100-011 / 100-012 · Ø 6,3 × 11,3 мм
Номинал
6,3 × 11,3 мм
внутр. × наружн.
Внутр. диаметр
6,2 – 6,5 мм
Наружн. диаметр
11,1 – 11,5 мм
Толщина стенки
макс. 0,35 мм
Конструкция
Цветовая маркировка слоёв
Внутренний шланг (PA6)
Натуральный
Оболочка (полиуретан)
Чёрный
Армирование (полиэфир)
Грязно-белый
Клей
Прозрачно-зелёный
Набивка
Белый
Применение
Где используется шланг
Магистральная линия АЦСС
Путь от насосного элемента плунжерного насоса к первому «головному» распределителю.
Распределительная линия
От распределительной линии до последовательно подключённого добавочного («нижнего») распределителя.
Ручная смазка
Работа с ниппельным блоком — благодаря гибкости шланга, ручное смазывание удобно и эффективно.
Совместимость с популярными системами
Подходит для централизованных установок смазки всех ведущих производителей — Lincoln, SKF, Bijur, DropsA и др.
Монтаж
Готов к подключению
1
Резьбовая втулка + наконечник
Шланг снабжается резьбовой втулкой и наконечником на соответствующих концах — полностью готов к подключению.
2
Только стандартный гаечный ключ
Для монтажа не требуется никаких специальных инструментов — достаточно обычного гаечного ключа.
3
Монтаж квалифицированным персоналом
Установка шланга с соединительными элементами должна выполняться надлежащим образом подготовленным персоналом.
⚠️
Важно: квалификация персонала
Как производитель, SALPI предупреждает: монтаж шланга высокого давления с соединительными элементами должен проводиться только надлежащим образом подготовленным персоналом.
