Прогрессивный распределитель смазки SLP

Моноблочный прогрессивный распределитель (дозатор) для систем централизованной смазки: делит поток смазки на заданные порции и последовательно подаёт их на 6–22 выхода.

Характеристики

Распределитель SLP в цифрах

Давлениедо 350 бармаксимальное рабочее
Выходы6–22моноблочный корпус
Доза0,2 см³на выход за такт
Смазкадо NLGI 2масло — от 40 мм²/с
ВходG 1/8или 1/8 NPTF
ВыходыM10×1монтаж в любом положении
ПараметрЗначение
ТипПрогрессивный моноблочный распределитель
Количество выходов6–22
Доза на выход0,2 см³ за такт
Рабочее давлениедо 350 бар
Температура−40…+200 °C
Смазочный материалПластичная смазка до NLGI 2, масло от 40 мм²/с
Вход / выходыG 1/8 или 1/8 NPTF / M10×1
Материал корпусаСталь; нержавеющая сталь — по запросу
Габаритыот 60 × 60 × 30 до 180 × 60 × 30 мм
Положение монтажаЛюбое
Модели

Распределители SLP6…SLP22

Номер в артикуле — количество выходов. В комплекте: пресс-маслёнка или фитинг 1/8″ на вход и обратные клапаны 106-003-RVL с фитингами под трубку 6 мм на выходы.

МодельВыходовДоза, см³на выход за тактВходВыходы

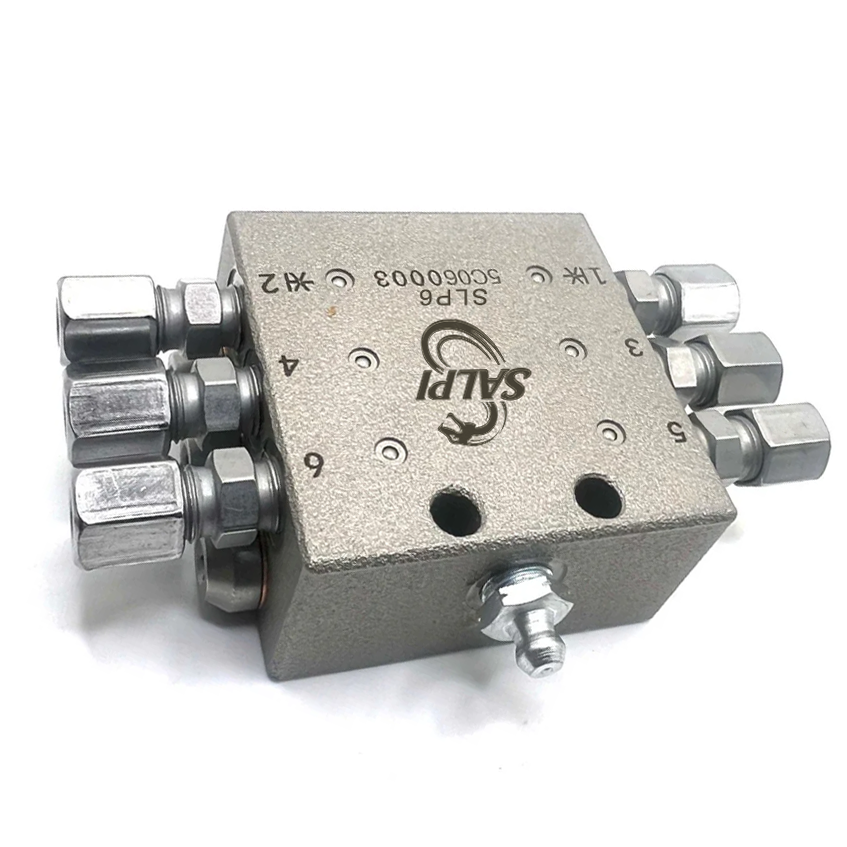

SLP660,2G 1/8M10×1
SLP880,2G 1/8M10×1

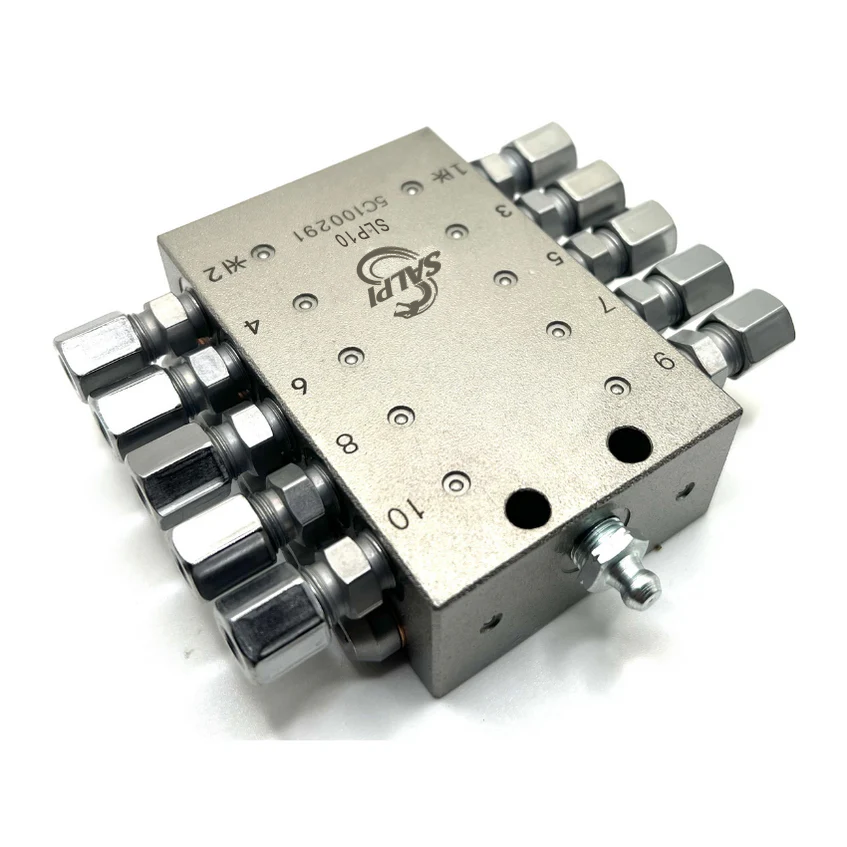

SLP10100,2G 1/8M10×1

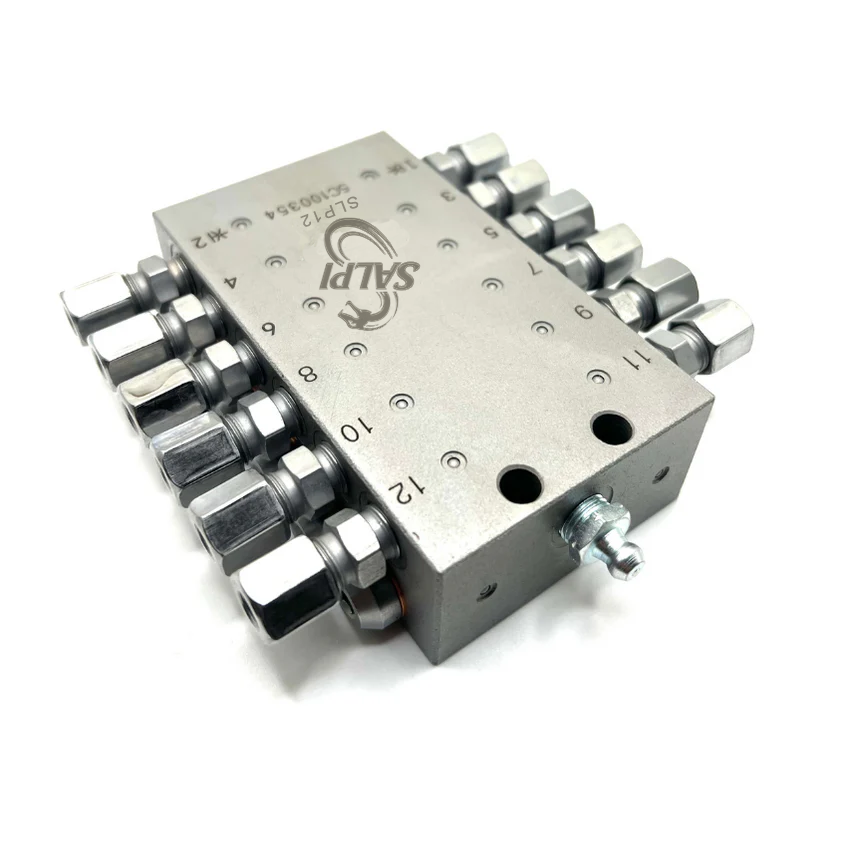

SLP12120,2G 1/8M10×1
SLP14140,2G 1/8M10×1
SLP16160,2G 1/8M10×1
SLP18180,2G 1/8M10×1
SLP20200,2G 1/8M10×1
SLP22220,2G 1/8M10×1

Вход 1/8 NPTF и корпус из нержавеющей стали — по запросу. Наличие моделей уточняйте у менеджера.

Принцип работы

Как работает прогрессивный распределитель

  1. Подача на входНасос подаёт смазку под давлением во входное соединение G 1/8.
  2. Поочерёдная работа поршнейДозирующие поршни срабатывают строго по очереди: следующий начинает ход, только когда закончил предыдущий.
  3. Порция на каждый выходКаждый выход получает свою порцию 0,2 см³ за такт. Если хотя бы одна линия заблокирована, распределитель останавливается — это сразу видно.
  4. Контроль циклаИндикаторный штифт или электрический датчик поршня показывает, что цикл смазки прошёл.
Исполнения

Контроль цикла и объединение выходов

ИсполнениеКонтроль
СтандартБез индикатора
С индикаторным штифтомВизуальный контроль хода поршня
С датчиком поршняЭлектрический сигнал, кабель 3 м
Штифт + датчик поршняВизуальный и электрический контроль, кабель 2 м
Датчик поршня M12Разъём M12, 3-проводное подключение

Объединение выходов

Неиспользуемый выход закрывают заглушкой — его порция уходит на соседний выход, и тот получает двойной объём смазки.

Применение

Где применяются распределители SLP

  • Строительная и дорожная техника
  • Горнодобывающее оборудование
  • Сельскохозяйственные машины
  • Промышленное оборудование и конвейеры
  • Ветроэнергетика
  • Замена распределителей в АЦСС других производителей

Линии от распределителя — трубка или рукав высокого давления, соединения — фитинги с врезным кольцом. Вывод точек в доступное место — дистанционная смазка.

Вопросы

Частые вопросы

Как работает прогрессивный распределитель?

Дозирующие поршни срабатывают строго по очереди и подают на каждый выход одинаковую порцию смазки — 0,2 см³ за такт. Если одна линия заблокирована, останавливается весь распределитель, поэтому неисправность легко заметить.

Можно ли закрыть ненужный выход?

Да. Выход закрывают заглушкой, а его порция уходит на соседний выход, который получает двойной объём смазки.

Как контролировать работу распределителя?

Визуально — по индикаторному штифту, или автоматически — через электрический датчик поршня, подключённый к системе контроля АЦСС.

Какие смазки подходят?

Пластичные смазки до класса NLGI 2 и масла вязкостью от 40 мм²/с.

Подбор и поставка

Подберём распределитель под вашу систему

Назовите число точек смазки, тип смазки и модель насоса — подберём распределитель, клапаны и фитинги и назовём цену.
