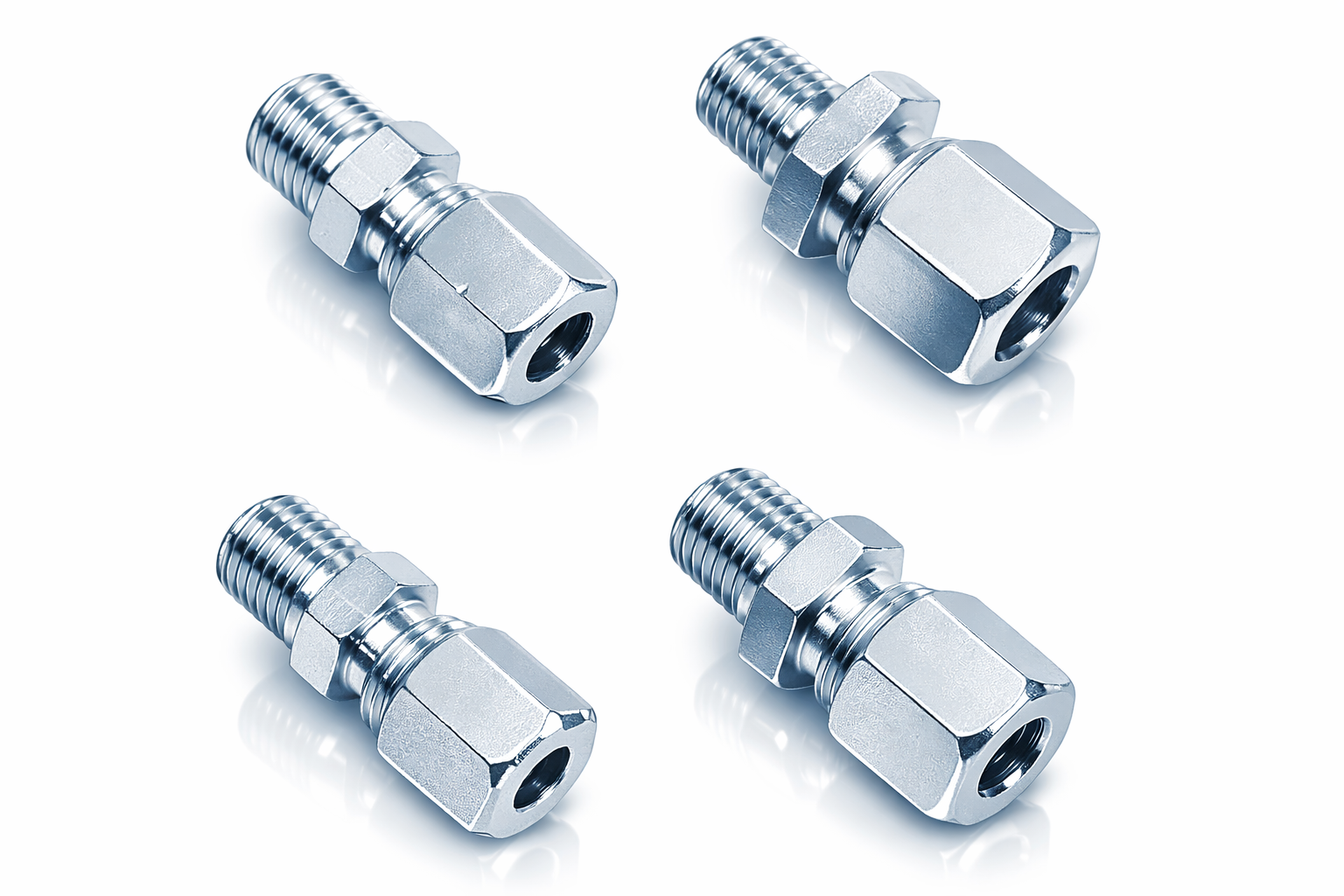

Прямой штуцер с врезным кольцом
Прямой штуцер SALPI с накидной гайкой и врезным (обжимным) кольцом — разъёмное герметичное соединение трубки с точкой смазки или распределителем в системах централизованной смазки (АЦСС). Подбор по диаметру трубки и резьбе. Замена Lincoln 223-12271-7, Tribo B-40001, C-10079, C-10001, C-10077.
Характеристики
Типоразмеры прямого штуцера
Выберите диаметр трубки, чтобы оставить в таблицах только подходящие артикулы. Трубка для линий — пластиковая PA 12, для высокого давления — РВД.
Сталь оцинкованная
| Артикул | Обозначение | D, ммтрубка | Резьба G | SWпод ключ | SW1гайка | Серия | Упак., шт. |
|---|---|---|---|---|---|---|---|
| 104-001 | GE04-LL M6×1 | 4 | M6×1 кон. | 9 | 10 | LL | 50 |
| 104-002 | GE04-LL M8×1 | 4 | M8×1 кон. | 9 | 10 | LL | 50 |
| 104-002-8x1,25 | GE04-LL M8×1,25 | 4 | M8×1,25 кон. | 9 | 10 | LL | 50 |
| 104-003 | GE04-LL M10×1 | 4 | M10×1 кон. | 11 | 10 | LL | 50 |
| 104-004 | GE04-LL 1/8 BSPT | 4 | R 1/8 | 11 | 10 | LL | 50 |
| 106-001 | GE06-LL M6×1 | 6 | M6×1 кон. | 11 | 12 | LL | 100 |
| 106-002 | GE06-LL M8×1 | 6 | M8×1 кон. | 11 | 12 | LL | 100 |
| 106-002-8x1,25 | GE06-LL M8×1,25 | 6 | M8×1,25 кон. | 11 | 12 | LL | 100 |
| 106-003 | GE06-LL M10×1 | 6 | M10×1 кон. | 11 | 12 | LL | 100 |
| 106-003-L | GE06-L M10×1 | 6 | M10×1 кон. | 14 | 14 | L | 50 |
| 106-007-L | GE06-L M14×1,5 | 6 | M14×1,5 | 19 | 14 | L | 50 |
| 106-004 | GE06-LL 1/8 BSPT | 6 | R 1/8 | 11 | 12 | LL | 100 |
| 106-004-L | GE06-L 1/8 BSPT | 6 | R 1/8 | 14 | 14 | L | 50 |
| 106-004-NPT | GE06-LL 1/8 NPT | 6 | 1/8 NPT | 11 | 12 | LL | 100 |
| 106-005-L | GE06-L 1/4 BSPT | 6 | R 1/4 | 19 | 14 | L | 50 |
| 1012-005 | GE06-LL 1/4-28 UNF | 6 | 1/4-28 UNF | 11 | 12 | LL | 100 |
| 108-001 | GE08-LL M6×1 | 8 | M6×1 кон. | 14 | 14 | LL | 50 |
| 108-002 | GE08-LL M8×1 | 8 | M8×1 кон. | 14 | 14 | LL | 50 |
| 108-003 | GE08-LL M10×1 | 8 | M10×1 кон. | 14 | 14 | LL | 50 |
| 108-004 | GE08-LL 1/8 BSPT | 8 | R 1/8 | 14 | 14 | LL | 50 |
| 108-004-L | GE08-L 1/8 BSPP | 8 | G 1/8 цил. | 14 | 14 | L | 50 |
| 108-005 | GE08-LL 1/4 BSPT | 8 | R 1/4 | 19 | 14 | LL | 50 |
| 108-005-L | GE08-L 1/4 BSPT | 8 | R 1/4 | 19 | 17 | L | 50 |
| 110-003-L | GE10-L M10×1 | 10 | M10×1 цил. | 17 | 19 | L | 50 |
| 110-004-L | GE10-L 1/8 BSPP | 10 | G 1/8 цил. | 17 | 19 | L | 50 |
| 110-005-L | GE10-L 1/4 BSPP | 10 | G 1/4 цил. | 19 | 19 | L | 50 |
| 110-008-L | GE10-L M14×1,5 | 10 | M14×1,5 цил. | 19 | 19 | L | 50 |
Нержавеющая сталь 1.4401 / 316 (V4A)
| Артикул | Обозначение | D, ммтрубка | Резьба G | SWпод ключ | SW1гайка | Серия | Мин. партия, шт. |
|---|---|---|---|---|---|---|---|
| 1012-001 | GE04-LL M6×1 | 4 | M6×1 кон. | 9 | 10 | LL | 25 |
| 1012-002 | GE04-LL M8×1 | 4 | M8×1 кон. | 9 | 10 | LL | 25 |
| 1012-003 | GE04-LL M10×1 | 4 | M10×1 кон. | 11 | 10 | LL | 25 |
| 1012-004 | GE04-LL 1/8 BSPT | 4 | R 1/8 | 11 | 10 | LL | 25 |
| 106-001-VA | GE06-LL M6×1 | 6 | M6×1 кон. | 11 | 12 | LL | 25 |
| 106-002-VA | GE06-LL M8×1 | 6 | M8×1 кон. | 11 | 12 | LL | 25 |
| 106-003-VA | GE06-LL M10×1 | 6 | M10×1 кон. | 11 | 12 | LL | 25 |
| 106-004-VA | GE06-LL 1/8 BSPT | 6 | R 1/8 | 11 | 12 | LL | 25 |
| 106-004-VA-L | GE06-L 1/8 BSPP | 6 | G 1/8 цил. | 14 | 14 | L | 25 |
| 106-005-VA-L | GE06-L 1/4 BSPT | 6 | R 1/4 | 19 | 14 | L | 25 |
| 108-003-VA-L | GE08-L M10×1 | 8 | M10×1 цил. | 17 | 17 | L | 25 |
| 108-004-VA-L | GE08-L 1/8 BSPT | 8 | R 1/8 | 14 | 17 | L | 25 |
| 108-005-VA-L | GE08-L 1/4 BSPT | 8 | R 1/4 | 19 | 17 | L | 25 |
| 110-003-VA-L | GE10-L M10×1 | 10 | M10×1 цил. | 17 | 19 | L | 25 |
D — наружный диаметр трубки; G — резьба в точку смазки: кон. — коническая (R, BSPT), цил. — цилиндрическая (G, BSPP); SW и SW1 — размеры под ключ. Позиции из нержавеющей стали поставляются минимальной партией из последнего столбца.
Аналоги
Как работает врезное кольцо
Прямой штуцер с гайкой и врезным кольцом — разъёмное соединение для трубок в системах централизованной смазки (АЦСС), маслопроводах и гидравлических линиях.
При затяжке гайки кольцо врезается в трубку и плотно её обжимает. Соединение не пропускает смазку и воздух и не ослабевает при вибрации и перепадах давления.
Штуцер можно многократно разбирать и собирать без потери герметичности. Гайки и кольца продаются и отдельно — на странице втулок и гаек. Угловое исполнение — угловой штуцер, все исполнения — фитинги с врезным кольцом. Для быстрого монтажа пластиковой трубки — push-in фитинги.
Как подобрать штуцер
- Наружный диаметр трубки — 4, 6, 8 или 10 мм
- Резьба точки смазки — метрическая, R / G (BSP), NPT или UNF
- Серия — LL для обычных линий АЦСС, L для повышенных нагрузок
- Материал — оцинкованная или нержавеющая сталь
- Условия работы — вибрация, температура, давление
Частые вопросы
Что такое врезное кольцо?
Это обжимное кольцо, которое при затяжке гайки фиксирует трубку и обеспечивает герметичность соединения.
Где применяется такой штуцер?
В линиях АЦСС и гидролиниях — особенно там, где есть вибрации и нужен надёжный разъёмный монтаж.
Можно ли собрать без специнструмента?
Обычно да: достаточно ключей и правильной затяжки. Важно корректно подобрать трубку и резьбу.
Как подобрать штуцер правильно?
Подбор выполняется по диаметру трубки, резьбе (тип/шаг) и материалу. Для точного подбора помогают фото и размеры.
Чем отличается от Push-in?
Push-in — вставное быстроразъёмное соединение (чаще для пластиковой трубки), а врезное кольцо — резьбовое соединение с обжимом трубки.
Нужен другой размер?
Подберём штуцер по резьбе и диаметру трубки или по номеру Lincoln, SKF, Tribo. Отгрузка в день оплаты.
