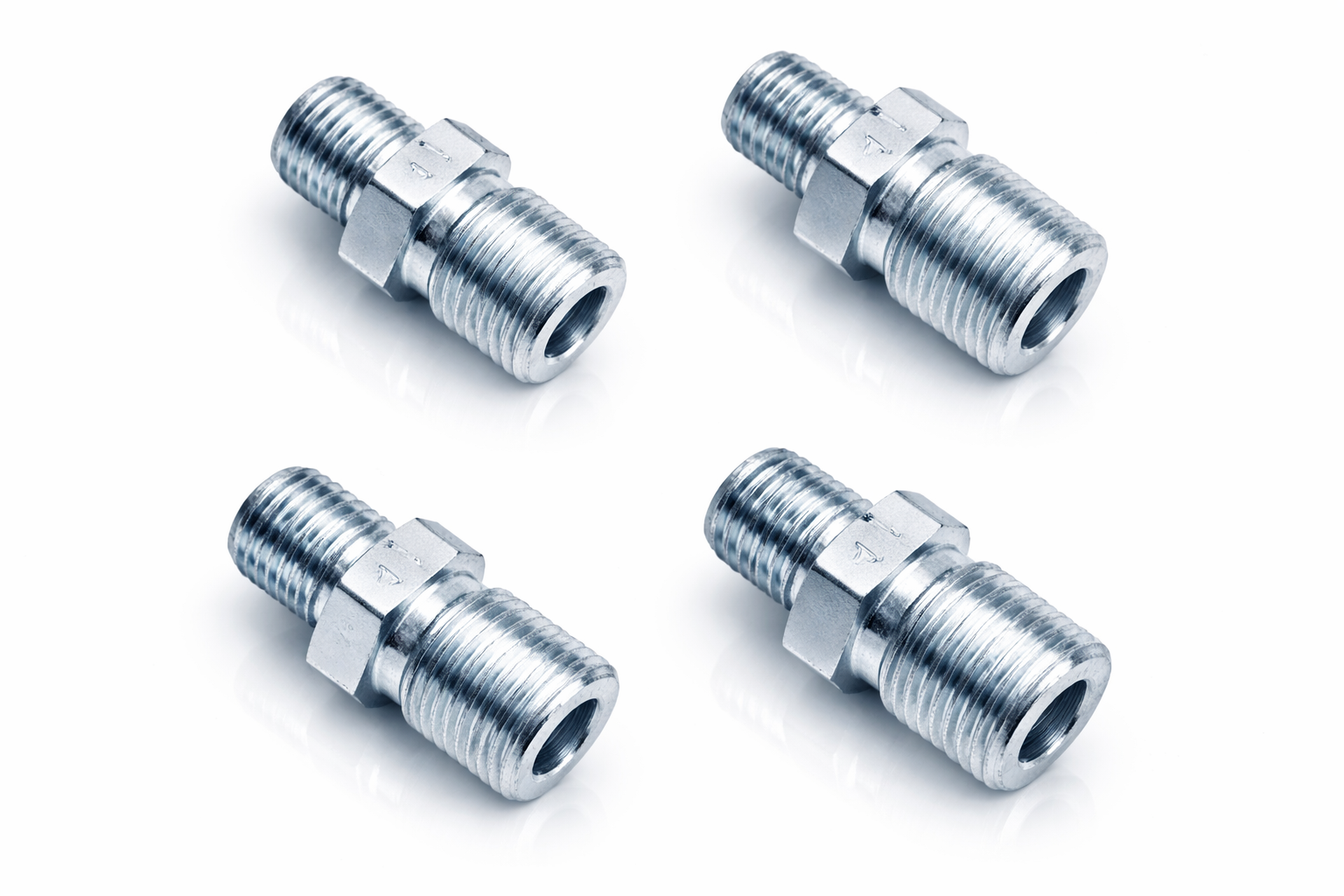

Прямой штуцер (корпус)

Корпус прямого штуцера под врезное кольцо для систем централизованной смазки (АЦСС): одна сторона вкручивается в точку смазки, на другую устанавливаются накидная гайка и врезное кольцо для трубки Ø4 или Ø6 мм. Замена Lincoln 223-13658-5.

DIN 2353 · ISO 8434-1 Трубка Ø4 · Ø6 M6 · M8 · M10 · R 1/8 · 1/8 NPT Оцинк. сталь · нерж. сталь
Технические данные

Характеристики

СтандартDIN 2353 / ISO 8434-1
Трубка D4 и 6 мм
СерияLLочень лёгкая
Упаковка100 шт.
Резьба G (в точку смазки)M6×1, M8×1, M8×1,25, M10×1 — коническаяR 1/8, 1/8 NPT
МатериалСталь, поверхность оцинкованаили нержавеющая сталь (VA) — минимальной партией

Корпус поставляется без гайки и кольца

Для сборки соединения нужны накидная гайка и врезное кольцо под ваш диаметр трубки — они есть на странице втулок и гаек. Штуцер в сборе — прямой штуцер с гайкой и врезным кольцом.

Каталог

Типоразмеры корпуса

Сталь оцинкованная

АртикулОбозначениеD, ммРезьба GSWСерияУпак., шт.
104-031XGE04-LL M6×14M6×1 кон.9LL100
104-032XGE04-LL M8×14M8×1 кон.9LL100
104-033XGE04-LL M10×14M10×1 кон.11LL100
104-034XGE04-LL 1/8 BSPT4R 1/811LL100
106-031XGE06-LL M6×16M6×1 кон.11LL100
106-032XGE06-LL M8×16M8×1 кон.11LL100
106-032-8x1,25XGE06-LL M8×1,256M8×1,25 кон.11LL100
106-033XGE06-LL M10×16M10×1 кон.11LL100
106-034XGE06-LL 1/8 BSPT6R 1/811LL100
106-034-NPTXGE06-LL 1/8 NPT61/8 NPT11LL100

Нержавеющая сталь 1.4401 / 316 (V4A)

АртикулОбозначениеD, ммРезьба GSWСерияМин. партия, шт.
1013-001XGE04-LL M6×14M6×1 кон.9LL100
1013-002XGE04-LL M8×14M8×1 кон.9LL100
1013-003XGE04-LL M10×14M10×1 кон.11LL100
1013-004XGE04-LL 1/8 BSPT4R 1/811LL100
106-031-VAXGE06-LL M6×16M6×1 кон.11LL100
106-032-VAXGE06-LL M8×16M8×1 кон.11LL100
106-033-VAXGE06-LL M10×16M10×1 кон.11LL100
106-034-VAXGE06-LL 1/8 BSPT6R 1/811LL100

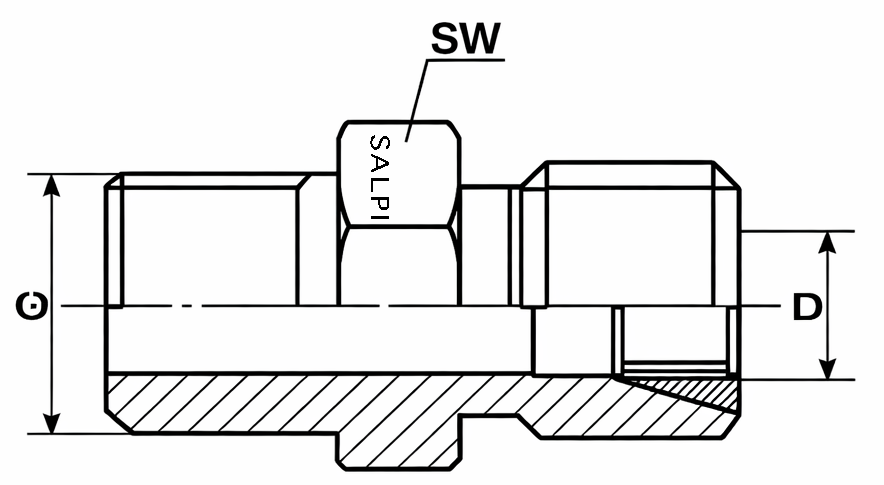

D — наружный диаметр трубки, G — резьба в точку смазки (кон. — коническая), SW — размер под ключ. Позиции из нержавеющей стали поставляются только минимальной партией из последнего столбца.

Аналоги

Lincoln 223-13658-5
Подбор

Подберём аналог

Поставляем прямые штуцеры для автоматических систем централизованной смазки (АЦСС), совместимые с оборудованием Lincoln, SKF, BEKA и Tribo.

Подбираем аналоги и взаимозаменяемые позиции по артикулам SALPI и Lincoln — для надёжной и бесперебойной работы систем смазки промышленного оборудования.

Что учитываем при подборе

  • Тип и шаг резьбы точки смазки
  • Тип соединения: врезное кольцо, push-in, резьбовое
  • Наружный диаметр трубки или шланга
  • Условия работы: вибрация, загрязнения, перепады температур
Подбор и поставка

Нужен другой размер?

Подберём корпус, гайку и кольцо под вашу трубку и резьбу или по номеру Lincoln. Отгрузка в день оплаты.
